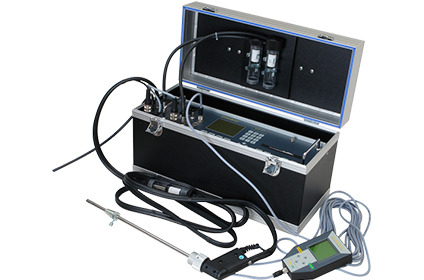

GA-21plus 是一款沼气分析仪非常尊受客户青睐的产品，广泛应用于电厂、锅炉、燃烧器、工业引擎、冶金等燃烧系统气体参数的测量与控制和排放环保分析。采样处理能力，满足行业标准及实际要求。仪器具有卓越的极轻量化设计，携带方便，设计精致，界面友好并操作简易，可满足维护燃烧管理流程和环保部门监测排放所需之各项功能。
测量气体: O2, CO, NOx / NO, NO2, SO2, Cl2, H2S, H2 （电化学原理）； CO2, CH4 （红外线原理）
GA-21plus可以根据客户需要测量多达九组气体成分、烟气温度与所有燃烧参数计算功能 (如二氧化碳浓度、燃烧效率、氮氧化物、过剩空气、烟道损失等) 。装配高品质隔膜采样泵。由于具有温度补偿及采样流量控制，提供每一个通道精确的气体分析。大尺寸画面可同时显示所有测量项、计算参数，使得读取方便直观。内置打印机可即时直接打印屏幕画面和其他所需内容。
可选配Peltier电子制冷干燥冷凝器对SO2,NO2精确测量。同时亦可配备皮托管进行流量的测量。针对不同烟气温度，可选择从800度到1600度不同的耐温探针；
针对不同的烟道直径可选择300mm到2000mm的探针长度。
特征
• 标准装置二组电化学感测单元： O2 , CO
• 可另选测量单元：NO, NO2, SO2, H2S, Cl2,
• 红外原理测量 CO2, CH4
• 压力，流量和分压测量
• 永久的自检功能，带有声光报警，屏幕显示个组分状态
• 泵流率的电子补偿
• 22个常用的已预编程的和10个可使用者编写的燃料参数
• 交叉敏感度和温度补偿
• 所有测量和计算值均以实际值或平均值显示
• 两套平均结果图像显示
• 固定存储器连续储存1024个测量结果（可达10个数据库）
• 每个测量结果可包含10个不同的变量
• 用户可选择储存的变量
• 附加的数据内存存储30组测量报告
• 数据输入的数据记录器
• 两种不同方式计算平均值：10秒（预设定）
• 或用户自设定（1-60分钟）
• 带图像模式和背光的大屏幕LCD显示
• 带图形模式的57mm宽高速点阵打印机
• RS232C接口可与计算机直接联机存储数据和通信
• 主电源或内置的电池供电（4小时）
• 多功能PC程序，用于储存数据和联机在线通信
应用领域
. 锅炉烟气分析仪
. 引擎排放测试
. 燃烧器调整
. 环保排放检测
沼气检测
.符合SCAQMD要求-包括自动养分率修正
技术资料
- 电 源：230V/50Hz 或 110V/60Hz ,内置电池（操作使用时间6 小时）
- 充电时间：10小时
- 操作温度：-40℃～50℃
- 探头耐温：800℃或更高
- 储存温度：-20℃～+55℃
- 尺 寸：460 x 170 x 160 mm
- 重 量：6.2 kg
选 配
- 带连接电缆的外置环境温度传感器
- 带过载时自动反吹的可编程的CO传感器
- CO传感器反吹泵
- 2 路数据输出(0/4-20mA)
- 气体流率测量
- 珀耳帖效应Peltier干燥器
测量参数：
参数 | 方法 | 量程 | 分辨率 | 精度 | 最低测量值 | 反应时间 （T90） |
标准配置下的气体测量 | ||||||
O2-氧气，体积浓度 | 电化学气体传感器 | 0..25% | 0.01% | ±0.2% | 0.2% | 45秒 |
CO2-二氧化碳，体积浓度 | 从O2体积浓度计算得出 | 0..25% | 0.01% | ±0.2% | 0.2% | 45秒 |
CO-一氧化碳，体积浓度 | 电化学气体传感器 | 0..20，000ppm | 0.1或1ppm 可设定 | ±5ppm 或相对5% | 5ppm | 45秒 |
COmg-一氧化碳，质量浓度 | 从CO的体积浓度计算得出 | 0… | 1mg/Nm3 | ±10mg/Nm3 或相对5% | 10mg/Nm3 | 45秒 |
COrel-一氧化碳，相对于O2的质量浓度 | 从CO和O2的体积浓度计算得出 | 0… | 1mg/Nm3 | ±10mg/Nm3 或相对5% | 10mg/Nm3 | 45秒 |
用选配红外传感器测量气体 | ||||||
CO2-二氧化碳体积浓度 | 红外传感器 | 0..25% 0..100% | 0.01% 0.1% | 量程的0.5%或 相对±3% | 0.2% | 45秒 |
CH4-碳氢化合物体积浓度 | 红外传感器 | 0..5% 0..100% | 0.01% 0.1% | 量程的0.5%或 相对±3% | 0.2% | 45秒 |
用选配电化学传感器测量气体 | ||||||
NO/NOx-氮氧化合物体积浓度 | 电化学气体传感器 | 0…5000ppm | 1ppm | ±5ppm 或相对5% | 1ppm | 45秒 |
NOmg/NOxmg-氮氧化合物质量浓度 | 从NO的体积浓度中计算得出 | 0… | 1mg/Nm3 | ±10mg/Nm3 或相对5% | 1mg/Nm3 | 45秒 |
NOrel/NOxrel-相对于O2的氮氧化合物质量浓度 | 从NO和O2的体积浓度计算得出 | 0… | 1mg/Nm3 | ±10mg/Nm3 或相对5% | 1mg/Nm3 | 45秒 |
NO2-二氧化氮体积浓度 | 电化学气体传感器 | 0…1000ppm | 1ppm
| ±5ppm 或相对5% | 1ppm | 45秒 |
NO2mg-二氧化氮质量浓度 | 从NO2体积浓度中计算得来 | 0.. | 1mg/Nm3 | ±10mg/Nm3 或相对5% | 2 mg/Nm3 | 45秒 |
NO2rel-相对于O2的二氧化氮质量浓度 | 从NO2和O2体积浓度中计算得来 | 0… | 1mg/Nm3 | ±10mg/Nm3 或相对5% | 2 mg/Nm3 | 45秒 |
SO2-二氧化硫体积浓度 | 电化学气体传感器 | 0…5000ppm | 1ppm
| ±5ppm 或相对5% | 1ppm | 45秒 |
SO2mg-二氧化硫质量 浓度 | 从SO2体积浓度中计算得来 | 0… | 1mg/Nm3 | ±15mg/Nm3 或相对5% | 3mg/Nm3 | 45秒 |
SO2rel-相对于O2的二氧化硫质量浓度 | 从SO2和O2体积浓度中计算得来 | 0… | 1mg/Nm3 | ±15mg/Nm3 或相对5% | 3 mg/Nm3 | 45秒 |
温度测量 | ||||||
Tgas-（烟气温度） | 热电偶 | -10…1000℃ | 1℃ | ±2℃ 或相对1.5% | 1℃ | 30秒 |
Tamb-环境温度 | 热敏电偶 | -10…100℃ | 1℃ | ±1℃ | 1℃ | 30秒 |
U/I-外部电流/电压输入 | A/D转换器 | 0/4…+20mA -20…+20V | 0.01mA 0.01V | ±0.02mA ±0.02V | 0.01mA 0.01V | 10秒 |
T1-外部输入 | 热电偶 | 0…1600℃ | 1℃ | ±2℃或相对1.5% | 1℃ | 10秒 |
T2-外部输入 | 热敏电阻 | -20…100℃ | 1℃ | ±2℃或相对1.5% | 1℃ | 10秒 |
计算参数 | ||||||
TI（CO/CO2-毒性指数） | 计算得出 | 0…1% | 0.01% | 相对5% | 0 | 10秒 |
Lambda-过量空气系数 | 计算得出 | 1…10 | 0.01 | 相对2% | 0 | 10秒 |
qA-燃烧损失 | 计算得出 | 0…100% | 0.1% | 相对2% | 0% | 10秒 |
Eta-燃烧效率 | 计算得出 | 0…120% | 0.1% | 相对2% | 0% | 10秒 |
其它测量数值 | ||||||
压力/差压 | DMS桥 | -25hPa…+25hPa | 0.1Pa | ±2Pa或相对5% | 1Pa | 10秒 |
V-流速（可选） | 皮托管 | 1…50m/s | 0.1m/s | 0.3m/s 或相对5% | 0.1m/s | 10秒 |
烟尘测试 | Bacharach方法 | 0…9 | 0.5 | 0.5 | 0.5 | |
