接触角测量仪
众所周知，纳米材料科学与工程已经成为世界性的研究热点，在研究纳米材料的表面改性时，往往要涉及润湿接触角这个概念。所谓接触角是指在一固体水平平面上滴一液滴，固体表面上的固－液－气三相交界点处，其气－液界面和固－液界面两切线把液相夹在其中时所成的角。
接触角测量仪主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角, 例如块状材料、纤维材料、纺织材料等，粉末样品在压片后也可测量。同时此系列仪器可测量和计算表面/界面张力、液滴形状尺寸、表面自由能。
基于光学形态的分析方法
坐滴法固体表面的液滴接触角
气泡俘获法测量浸入液相中固体材料底部与气泡的接触角
滚落分析倾斜表面滚落时液滴的前进角及后退角
悬滴法利用悬挂于针头底部液体的曲线轮廓来测量表面或界面张力
表面自由能通过接触角数据计算固体表面能
SCI5000型光学精密接触角测量仪
一、测试指标
1. 接触角测量范围：0～180°，
2. 滚动角测量范围：0～90°，
3. 接触角分辨率：0.01°，
4. 接触角测值精度：±0.1°
5. 表面张力测试方法：悬滴法
6. 表面张力测试范围：0～2000mN/m，
7. 表面张力测试分辨率：0.01mN/m
二、硬件指标
1、样品台控制：
(1) 前后移动 手动，行程50mm，精度0.1mm
(2) 左右移动 手动，行程50mm，精度0.1mm
(3) 上下移动 手动，行程50mm，精度0.1mm
(4) 样品台大小：100mm×70mm（可根据需要定制平台大小）
(5) 旋转：整体自动旋转，测滚动角、前进角、后退角，软件实时显示滚动角大小（可选）
(6) 温控系统：温控范围：室温～400℃（可选）
2、进样器控制：
(1) 上下移动行程50mm，精度0.1mm
(2) 双控制高精度自动进样系统，软件自动控制进样量以及进样装置整体的上下运行，既可精确控制加样，也可精确控制抽样，进样精度0.1微升（可选）
3、成像系统：
(1) 光学放大 连续变倍可调高清镜头
(2) CCD参数：专业工业相机, 拍摄速度：100帧/秒（可选）
(3) 镜头前后调整，行程10mm，精度0.1mm
(4) 镜头左右调整，行程10mm，精度0.1mm
(5) 镜头俯视调整，倾角平台调整，可调节镜头的俯仰角度及水平度
(6) 仪器整体结构中包含七维运动调整模式
三、专用测试软件功能
1. 图像采集分析专用软件，具有多种分析方法：影像自动分析法（椭圆拟合法、双角拟合法、Young Laplace分析法）、量角法、量高法、几何法、五点拟合法、插板法、悬滴拟合法等；
2. 接触角的连续动态测量：连续动态测量，速度可调，最小0.01秒，可自动选择对样品在某一段时间内进行连续自动测量,接触角测量值随时间变化曲线展示，且以图片和数据两种方式存入数据库系统，以备需要的时候随时导出。
3. 四种拍摄模式：单张拍摄、连续间隔拍摄（0.5～3600s可调）、连续快速拍摄（快拍速度100帧/秒）、视频拍摄等
4. 测量模式：单张测量、连续间隔自动测量、连续快速自动测量
5. 接触角数据取得方式：全自动测值和人工修整相结合，按测试，软件自动拍照-查找敏感点-计算接触角值-显示计算结果，整个过程无须人工干预，以降低人为因素影响；左右角对比，计算左右角并取平均值，曲面校正，用于凹凸面接触角测量。
6. 表面自由能：ziman一液法、EOS平衡法、owens二液法、Wu氏二液法、louis酸碱三液法等多种方法可供选择
7. 具有固液界面张力测试窗口
8. 数据库管理功能：存储、修改、筛选、导出EXCEL表格，测值以及拟合结果均可保存到图片上，直观明了，生成图文报告可直接打印
9. 视频录相功能：录制AVI格式影视图像，可用于PPT文件制作等
10. 软件：分析专用软件，终身免费升级。

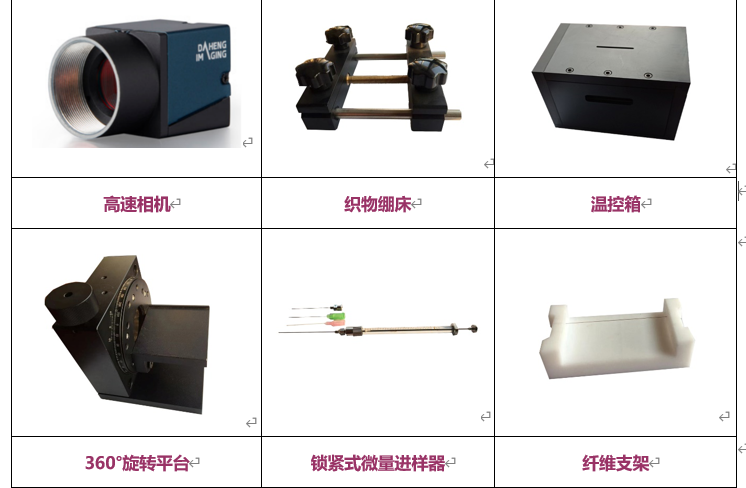

四、选配件清单
1. 温控平台：根据需要选择控温范围
2. 整体旋转：测滚动角，前进角、后退角，可自动感测滚动角
3. 全自动进样系统：双电机控制，控制进样量及上下运行，既可精确加样，也可精确抽样；
4. 高速相机：根据需要可选择更高帧率的相机（100~2000帧/秒）
5. 液-液-固测量装置：测试液液固、液气固之间的接触角
6. 粉体样品测量专用装置：压片测试粉体样品时使用
7. 锁紧式微量进样器：针头可换，测试超疏水材料时使用
8. 纤维支架：测量纤维样品时使用
9. 预装软件的配套电脑
