Rise-3002型颗粒图像分析仪
Rise-3002型颗粒图像分析仪



一、仪器简介:

Rise-3002型颗粒图像分析仪将传统的测量方法与现代的图像技术相结合,是一种采用图像法进行颗粒形貌分析和粒度测量的颗粒分析系统,由光学显微镜、数字CCD摄像机和颗粒图像处理分析软件组成。该系统通过用的数字摄像机将颗粒在显微镜下的图像拍摄下来传输给电脑,通过颗粒图像处理分析软件对图像进行处理分析,具有直观、形象、准确和测试范围宽等特点。可以观察颗粒形貌,也可得到粒度分布等分析结果。

Rise-3002型颗粒图像分析仪融合了当今先进的图像处理和分析技术,产品设计符合标准ISO-13322-1,可完成几十项颗粒几何形态学的参数测量和图像几何形状的测量。软件同时配备数据报表,可直接按颗粒的粒径面积、形状等多类参数,以线性或非线性统计方式绘出分布图。

二、技术参数:

1.量程范围:1~3000μm;

2.最大光学放大倍数:1600倍。

3.显微镜:光学显微镜

4.最大分辨率:0.1μm/像素;

5.准确性及重复性误差:<3%;

6.数字摄像机(CCD):500万像素;

7.自动分割速度:≤1秒;

8.分割成功率:≥97%;

9.仪器和工控平板电脑一体化设计,避免了仪器软件以及硬件的长久使用中的丢失,极大提高了设备使用期和稳定性。

三、应用范围:

适用于磨料、涂料、非金属矿、化学试剂、粉尘、填料等各种粉末颗粒的粒度测量、形貌观察和分析

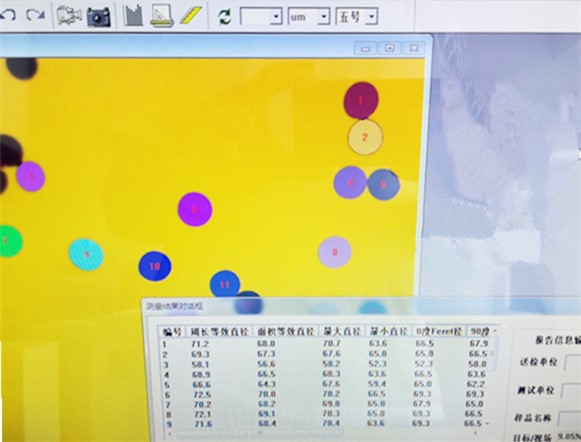

四、软件功能:


1、 可以对图像进行多种处理。如:影像增强、图像叠加、局部提取、定倍放大、对比度、亮度调节等几十种功能

2、 具有圆度、曲线、周长、面积、直径等几十种几何参数的基本测量

3、 可直接按颗粒粒径的粒径面积、形状等多类参数,以线性或非线性统计方式绘出分布图

数据输出

周长分布、面积分布、长径分布、短径分布、周长相当径分布、面积相当径分布、Feret径分布、圆度、中间径(D50)、有效粒径(D10)、限定粒径(D60)、D30、D97、个数长度平均径、个数面积平均径、个数体积平均径、长度面积平均径、长度体积平均径、面积体积平均径、不均匀系数、曲率系数。

五、技术支持:

全面的技术培训和内容详尽的使用操作说明书、软件在线帮助使操作人员能准确操作、解决疑问、排除故障。

根据样品的密度、粒度、流动性、团聚性、溶解性和物理化学反应等理化特性,我们总结出了一套科学、系统和完整的分散测试方案,随着仪器提供给用户。我们既销售仪器,又提供分散测试方案。

六、Rise-3002型颗粒图像分析仪分析报告:

送检单位:

济南润之科技有限公司

测试单位:

济南润之科技有限公司

样品名称:

002

综 述 报 告

平均径

周长径um

面积径um

长径um

短径um

0度FERET径um

90度FERET径um

个数长度平均径

3.937

3.553

3.689

3.217

3.494

3.571

个数面积平均径

3.945

3.558

3.696

3.224

3.5

3.578

个数体积平均径

3.954

3.563

3.703

3.23

3.506

3.584

长度面积平均径

3.954

3.563

3.702

3.23

3.506

3.584

长度体积平均径

3.962

3.568

3.71

3.237

3.512

3.591

面积体积平均径

3.971

3.573

3.717

3.244

3.519

3.597

D5

3.55

3.16

3.39

2.88

3.16

0.87

D10(有效径)

3.55

3.31

3.39

2.95

3.16

3.31

D30(限定径)

3.8

3.47

3.55

3.09

3.24

3.47

D50(中间径)

3.89

3.47

3.55

3.16

3.47

3.55

D60

3.89

3.55

3.72

3.31

3.47

3.55

D90

4.27

3.8

3.98

3.47

3.72

3.8

D97

4.47

3.98

4.17

3.72

3.89

4.07

不均匀系数

1.096

1.073

1.097

1.122

1.098

1.073

曲率系数

15.823

12.914

13.829

10.713

11.527

12.914
