吸收法直接测量二氧化氮

概述：

Model 405 nm NOX分析仪（“nm”代表“nanometer”，毫微米的意思）为直接测量大气中浓度范围为0-10,000ppb（0-10ppm）的二氧化氮（NO2），0-2,000ppb（0-2ppm）一氧化氮（NO）和高精准测量（≤2ppb）总活性氮氧化物（NOX=NO+NO2）而设计。本分析仪采取405nm处的吸收法直接测量二氧化氮的浓度。根据100%有效的选择性转换，使用一氧化氮与臭氧（O3）的高选择性反应，可测得一氧化氮的浓度。总的氮氧化物浓度用一氧化氮的浓度加上二氧化氮的浓度计算得出。

普通的化学发光法仪器必须使用具有高度可变的精度的钼转换器或光解的转化器将NO2转换为NO。而Model 405 NOX分析仪使用吸收法直接测量二氧化氮的浓度，类似于臭氧分析仪。因为NO2比臭

氧的吸收横截面要小很多，所以使用一个微型的白池来产生一个约2米长的吸收路径，以取得与臭氧分析仪相近的灵敏度。选取405nm的波长是因为在环境大气中，没有其它物质在该波段有显著的吸光度，这一特性使得Model 405 nm尤其适合测量NO2。

当然2B Tech公司生产的Model 410一氧化氮分析仪与Model 401二氧化氮转换器配合使用时，也可以测量NO和NOX。但是，Model 405 nm分析仪采取直接测量法，耗电更低，还同时提供精确的NO值，因此是测量NO2的首选方案。

工作原理：

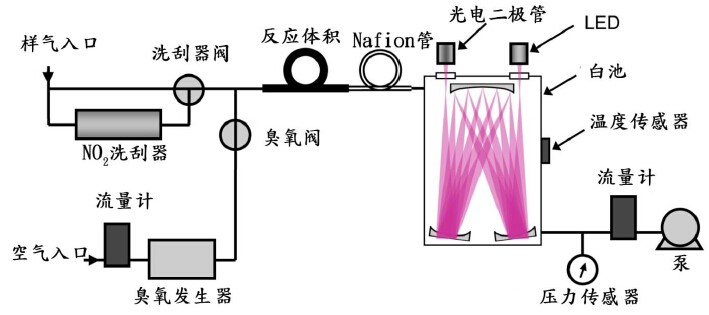

图一是Model 405 nm NOX分析仪的简化原理图。样气通过气泵以约3升/分钟的流速连续不断地进入仪器。洗刮器阀交替支开和传送样气进入NO2洗刮器以清除样气中的NO2，由此便可测量无NO2时的光强（Io ）和有NO2存在时的光强（I）。

图一：Model 405 nm NOX分析仪的简化原理图

一氧化氮的浓度通过绕开NO2洗刮器测量得到，根据下面的化学反应式，加（I）或者不加（Io）臭氧来将NO转换为NO2时，可测量光强：

NO + O3 → NO2 + O2

如2B Tech生产的臭氧分析仪跟Model 410 NO分析仪一样，在I和Io的测量中，使用Nafion管来平衡湿度，可确保消除由于折射而产生的水汽干扰。

将NO2的测量值加上NO的测量值，便可得到NOX的值。本仪器可在连续的NO2，NO或者NOX模式下操作；也可以在NO2和NO交替测量的模式下操作，此时测量的间隔时间为10秒。
