EDX 8000H (真空型)能量色散X荧光光谱合仪/合金分析仪
EDX 8000H (真空型)能量色散X荧光光谱合仪/合金分析仪


   一、技术性能及指标:

1、元素分析范围从钠(Na)到铀(U);

2 元素含量分析范围为1PPm到99.99%;

3、测量时间:100-300秒(可调);

4、RoHS指令规定的有害元素(限Cd/Pb/Cr/Hg/Br/Cl)其检测限度高达1PPM

5能量分辨率为129±5电子伏特

6、温度适应范围为15℃至30℃

7电源:交流220V±5V(建议配置交流净化稳压电源);

8、工作条件:工作温度:15-30 、相对湿度:40%70%  、电    源:AC :220V ±5V

二、产品特点

     1EDX 8000H,配置了真空测试系统,增加了元素测试范围,探测器配备SDD的测试系统,对于矿石间各元素进行检测,减少元素间干扰

     2、整体结构化设计,仪器美观大方。

     3、采用美国新型的SDD硅飘移探测器,电致冷而非液氮制冷,体积小、数据分析准确且维护成本低。

     4、采用研发的SES信号处理系统(数字多道),有效提高峰背比,让测量更准确。

     5、一键式自动测试,使用更简单,更方便,界面更人性化。

     6、七种光路校正准直系统,根据不同样品自动切换。

     7、多重防辐射泄露设计。

     8、优化一体化散热设计,使整机散热性能得到更大提高,确保X射线源的运行安全。

     9、机芯温度监控技术,确保射线源的安全可靠运行,有效延长其使用寿命,降低使用成本。

     10、多重仪器配件保护系统,并可通过软件进行全程监控, 让仪器工作更稳定、更安全。

     11、专用真空测试软件,是否抽真空可自由选择,真空度实时显示,标准视窗设计,界面友好,操作简便,所有控制均在轻点鼠标之间。

     12、本机采用USB2.0接口,有效保证数据准确高速有效的传输。

     13、全自动真空系统,彻底屏蔽空气对轻元素测试的影响,极大提高了轻元素的检出限,同时也扩大了检测范围。

14、一体化真空腔体设计,有效地保证了符合测试要求的真空度,同时提高了设备的可维性。

15、抽真空测试和不抽真空测试转换简单,方便客户使用;同时开盖即解除真空,安全、简单实用。



三、仪器硬件部分主要配置

    1SDD电制冷探测器:

1)、SDD电制冷探测器;分辨率:129±5e电子伏特

2)、放大电路模块:对样品特征X射线进行探测;把探测采集的信息,进一步放大。

2  X射线激发装置:

1)、 灯丝电流输出:1mA

2)、属于半损耗型部件,使用寿命大于5000小时

3 高压发射装置:

1)、电压输出: 50kV

2、)最小5kv可控调节

3、)自带电压过载保护

4、一体化真空系统

1)、具有低震动、低噪音、自保护及抽速快等优良性能的真空泵系统;

2)、几何抽速:60 L/min50Hz

3极限压力:6.7×10-2 Pa

5、数字多道分析器:

1)、将采集的模拟信号转换成数字信号,并将处理结果提供给上位机软件

2)、道数: 4096

3)、 包含信号增强处理功能;

6光路过滤模块

  1)、 降低X射线光路发送过程中的干扰,保证探测器接收信号准确

2)、  将准直器与滤光处整合;

7  准直器自动切换模块

1)、多达7种选择,口径分别为8-1, 8-2, 8-3, 8-4#,6, 4, 2#。

8 滤光片自动切换模块

         1)、五种滤光片的自由选择和切换。

9准直器和滤光片的自由组合模块

          1 多达几十种的准直器和滤光片的自由组合。

10工作曲线自动选择模块

 10 自动选择工作曲线,摒弃手动选择,避免人为操作失误,自动化和智能化

         ,使操作更人性,更方便。



四、 专用软件

1软件简介

专门针对金属材料元素成份检测而开发(含真空控制功能),对采集的光谱信号进行数据处理、计算并报告显示测量结果。

2功能介绍

※应对不同矿产材料可调式数据,测量时间为100-300秒(可调)

※操作界面简洁直观,使用方便,无需专业人士操作

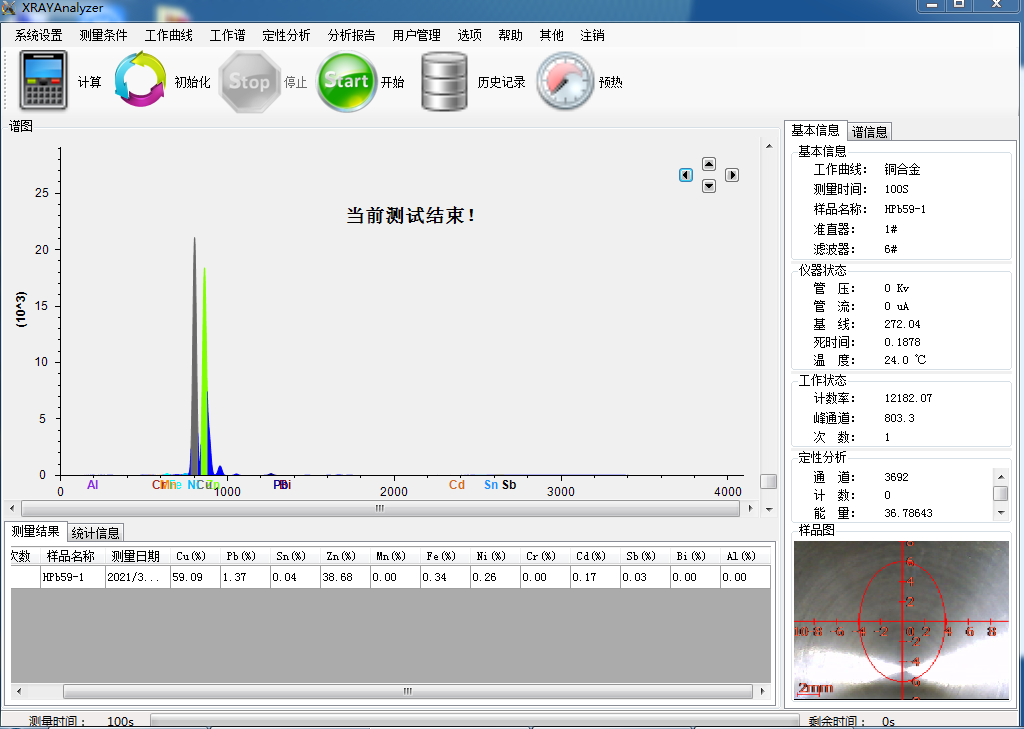

3、软件界面如下图所示:




※可自动选择适合的校准曲线,测量更方便,更准确

※中英文界面自动切换,并具有第三方语言订制功能

※自动校准仪器

※自带样品材质定性分析,防止手动用户选择错误曲线

※多种报告形式打印

※可同时显示多个光谱图

※仪器测试参数及真空度实时显示,所有掌控一目了然

    机芯温度监控技术,保证X射线源的安全可靠运行,有效延长其使用寿命,降低使用成本。



四、样品配置

标准样品用于制作工作曲线

1 样品腔:

1开放式大样品腔:610mm×320mm×100×

2)半封闭样品腔(抽真空时):Φ100mm×h75mm



2标样 银校正片



五、标准附件

低噪音快抽速真空泵

※体积小、重量轻、结构简单,易于保养和维修

※抽速快,20S即可达到真空测试要求

※极限压力可达6.7×10-2Pa

※单相AC220V供电,无须外接三相电

六、应用领域:

1.ROHS\无卤检测指令

2.合金分析领域 (特别是轻元素)

   锌铝合金成分分析

铝合金成分分析

   铜合金牌号判定、成分分析

   不锈钢成分分析(抽真空轻元素检测)

   铸铁成份分析

3 .镀层成分分析

    镀层厚度分析

    镀层环保检测

4.包装指令检测标准(94/62/EC)

  CD+PB+Hg+ Cr6 100

5.玩具指令检测标准

6.矿石成份品目分析

七、产品保修及售后服务

1、对客户方操作人员免费进行培训。

2 国内客户安装、调试、验收、培训及技术服务均为免费在用户方现场对操作人员进行培训。(国外客户可协商解决)

3正常使用,经本公司售后服务部技术人员确认属工艺或材质缺陷引起的故障,且未经拆修,仪器主机自验收合格之日起保修壹年。

4产品终身维修(客户必须有填写详细、真实的有效购买凭证和保修卡等)。

5免费提供软件升级。

6提供最有效的技术服务,在接到用户故障信息后,3小时内响应,如有需要,48小时内派人上门维修和排除故障
