应用范围：

农田、林区、草原土壤水分实时监测

灌区土壤水分实时监测

可为监控山体滑坡、泥石流等自然灾害提供数据支撑

工作原理及特点：

采用时域反射（TDR（Time Domain Reflectometer））原理，测量土壤体积含水量

功能特点：

Ø  结构设计灵活：传感器采用一体化结构设计，可以在传感器内内置电池、RTU等模块。也可以依据项目情况做为墒情传感器接入其他应用采集系统

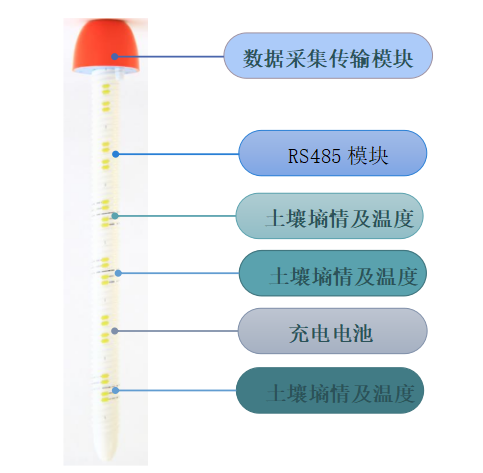

Ø  监测仪主体采用分层设计，可灵活组装，可根据客户需求测量单到多深度体积含水量及地温

Ø  采用双螺纹旋转设计，安装方便，能在不破坏原状土壤结构的情况下，不锈钢带和土壤紧密接触

Ø  采用气密舱封装设计

Ø  不锈钢测量钢带采用316不锈钢，抗腐蚀性强

Ø  通信功能：内置低功耗RTU，可实时将墒情信息上报到监控中心，通信模块可支持2G/4G/NB-IoT等通信网络，协议类型支持《水文监测数据通信规约SL651-2014》

Ø  内置蓝牙模块，不需要远程唤醒，即可随时通过手机APP连接设备，实现手机APP和设备的深度互动

Ø  供电系统：模块化设计，传感器内既可以内置供电系统 (一次性电池或可充电锂离子电池)；也可以外接供电系统(太阳能板浮充蓄电池供电)；在内带高效充电锂电池，在定时自报情况下可以使用三年(每日采集4次，每日自报1次)

Ø  扩展性：可扩展性强，既可以独立使用；也可以做为独立传感器与雨量传感器、摄像头一起使用，构建综合的应用系统

Ø  部署简单：设备上线后自动连接云平台，可以通过云平台对设备参数远程配置和修改，并且支持固件远程更新

技术参数：

Ø  测量参数：土壤容积含水量

Ø  单 位：%（m3/m3）

Ø  量 程：0～100%（m3/m3）

Ø  精 度：0～100%（m3/m3）范围内为±2%（m3/m3）

Ø  测量区域：90%的影响在围绕探测带的直径15cm圆柱型测量载体内

Ø  精度漂移量：无

Ø  传感器线性离散偏差概率： 1%

Ø  稳定时间：通电后约1秒

Ø  响应时间：响应在1秒内进入稳定状态

Ø  传感器：工作电压：传感器输入为5—12V DC

Ø  工作电流：旋管式墒情传感器的采集工作时工作电流(不包含RTU功耗)n*33 mA(n为需要测量的深度数量,每一个测量深度含一个探头)。

Ø  工作温度：—40℃~+60℃

Ø  电源：内置高效锂电池

Ø  RTU：可内置低功耗采集发送控制单元(RTU)，支持蓝牙功能，可使用手机对RTU进行采集、读取数据、配置参数等功能；RTU上报协议支持《水文监测数据通信规约SL651-2014》，硬件接口：2路485、1路蓝牙接口、2路可控电源输出(12V/24V)

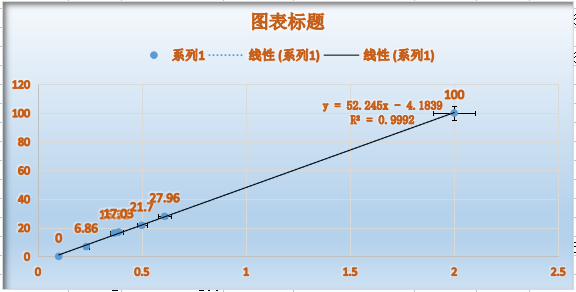

TIEN`s T6型标定公式（安徽潮土标定）

对比试验成果

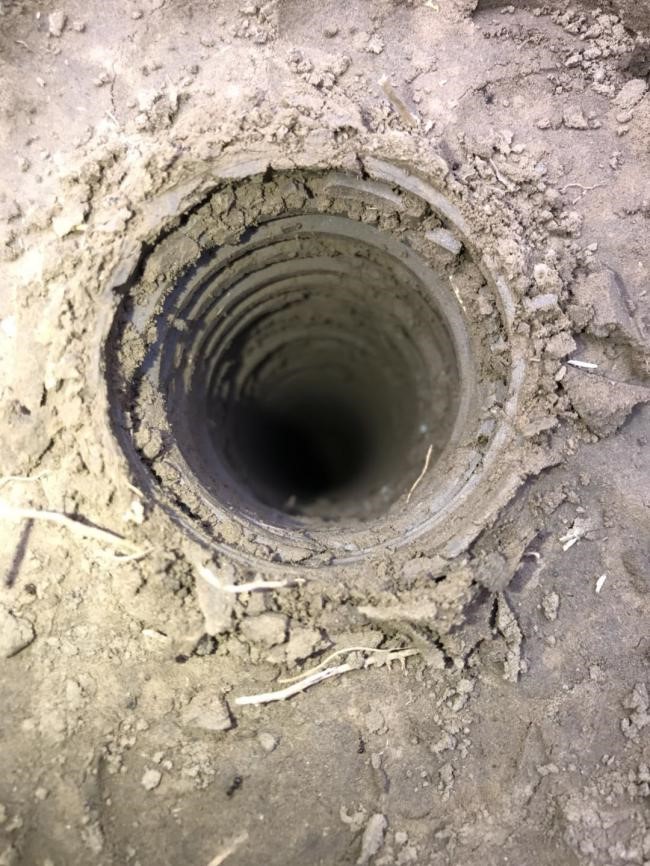

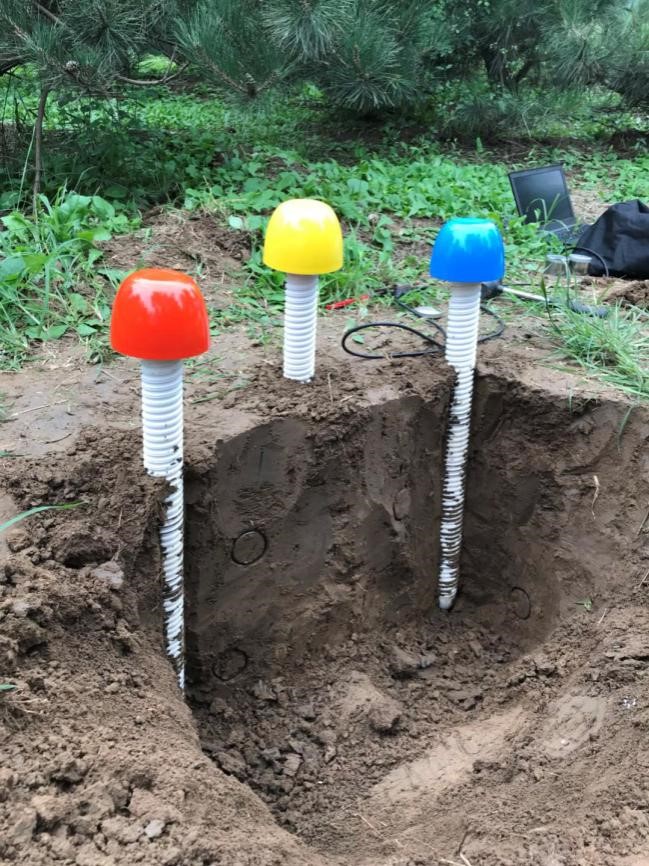

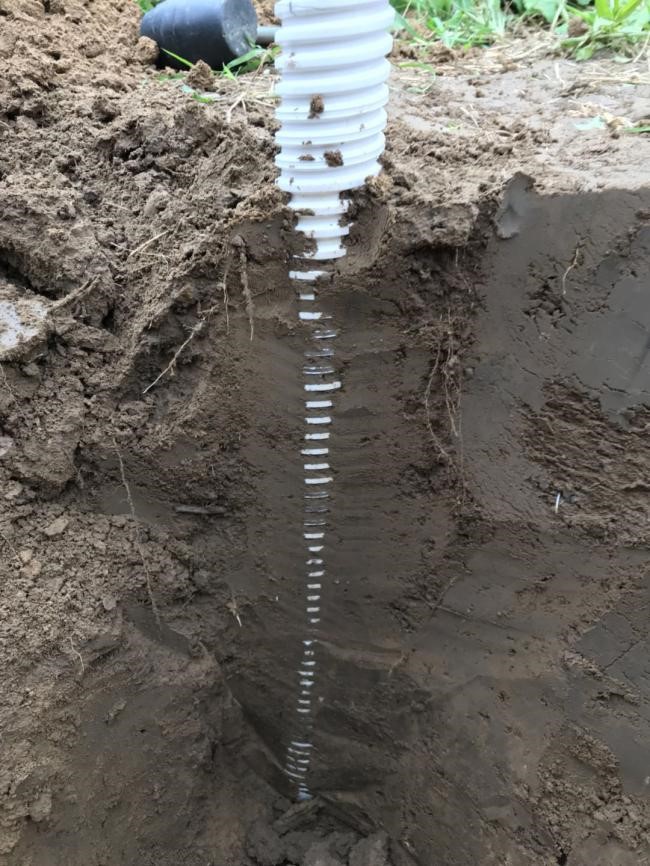

现场安装照片
