Photon S 在线式气体分析仪
Photon S 在线式气体分析仪


仪器简介

Photon S 在线式气体分析仪是Madur公司精密的设备

该分析仪根据便携式红外分析仪Photon进行设计和创新,主要采用非分散红外气体传感器,辅以电化学传感器进行测量。

模块化的结构和扩展设备使得Photon S能够满足用户的各种特殊需求。

该分析仪根据ISO 10396标准生产。

主要特性

控制模块和电源供应

包含带有Windows CE 操作系统的PC-104电脑, 用于监管整套CEMS系统的运行。

大尺寸-6.4” , 带有触控板的高分辨率VGA (640x480)彩色显示屏,用于显示结果和数据的输入。

RS232CEthernet端口与电脑进行通讯交流。

3个插口用于选配模块 (可用在分析仪的前面和背面):

模拟输出 / 输入

数字输出 / 输入

继电器输出

大容量SSD(固态驱动器)用于存储测量数据。

计算燃烧参数和其他相关参数。

2USB端口用于连接外部设备 (鼠标, 键盘)

控制模块和电源供应

Wi-Fi 通讯适配

装配有加热管和加热过滤器。

玻璃纤维过滤器(大的表面积)用于消除烟尘、盐颗粒和烟灰。

可使用多种类型的干燥器 - NAFION® Peltier交换器组合。

对于NO-NDIR 测量 - 蓄水池和蠕动泵用于自动控制NO通道的湿气。

气体预处理模块

用于安装O2顺磁传感器的气室。

红外传感器隔间的隔热和稳定 。

可安装9个红外传感器和4个电化学传感器的气室。

每个红外传感器均有自己的热稳定 (0.01°C)

双重气体通道: 一级 潮湿通道用于NO红外传感器,第二级干燥器通道用于其它所有传感器。

测量模块

测量环境温度和烟气温度。

测量大气压力和差压。

测量烟囱抽力和流速(使用皮托管)

主要特性

附加元件,定制的解决方案 (举例)

可准备超压版本:

使用安全的, NPT 1/4气体接口。

使用选配的元件在测量前执行整个仪器的泄露测试。

交付时可选择使用/不使用框架。

附加元件,定制的解决方案 (举例)

可从电源供应模块中分离出显示屏和PC-104模块。

可调整/执行设备程序的特殊选项。

在线式连续监测系统 Photon S 可根据特殊要求定做。单独的实现方案可能在结构方面相差很大。尤其是气

体接口根据单个配置可能被(不被)显示。下面的图片显示的是一个示例配置的仪器。

技术参数


控制单元

尺寸(W * H * D):486 mm * 176 mm * 287 mm

重量:4 kg ÷ 5 kg

箱体材质铝表面哑光

操作环境:温度: 10°C ÷ 50°C, 相对湿度: 5% ÷ 90% (非冷凝)

存放温度:-20°C ÷ 55°C

电源: 输入| 最大功耗:90V ÷ 230V AC | 150 W

操作系统:Windows CE 5.0

显示屏:6,4” VGA (640 * 480)

数据存储: 类型| 容量:压缩闪存卡 | 最大4GB

外设接口 (U,鼠标, 键盘):2 * USB

PC通信接口:RS - 232C, RJ45 (以太网)

模拟输出: 8路电压 | 8路电流:0V ÷ 10V DC, 最大 10mA 每路输出 | 0/4mA ÷ 20mA

数字 I/O: 8路输入| 8路输出:0V ÷ 24V; Hi_3,5V | OC; 最大50mA

继电器输出: 容量 | 类型| 限制: 4 | SPDT | 24V AC; 最大 5A

4 | SPDT | 230V AC; 最大 5A

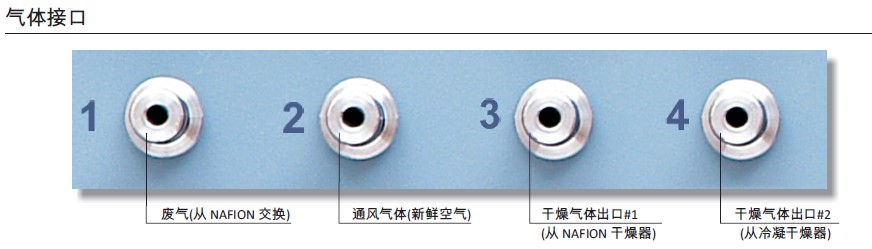

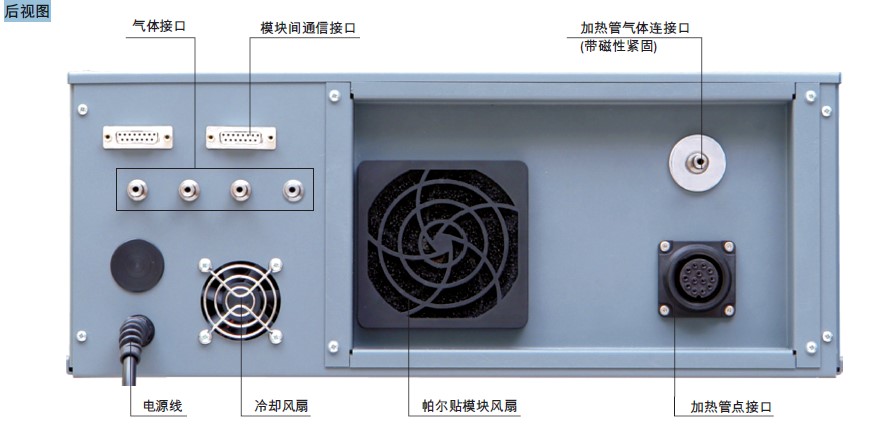

带冷凝 & NAFION® 干燥器的气体预处理单元

尺寸 (W * H * D): 486 mm * 176 mm * 538 mm

重量:9 kg ÷ 10 kg

箱体材质:铝, 表面哑光

操作环境温度: 10°C ÷ 50°C, 相对湿度: 5% ÷ 90% (非冷凝)

存放温度:-20°C ÷ 55°C

电源: 输入| 最大功耗:90V ÷ 230V AC | 150 W (不带加热管)

干燥器类型: 干燥器 1: 基于 Nafion 交换,

干燥器 2: 基于 Peltier制冷元件带风扇 (12V DC)

干燥方法:  干燥器 1: 水蒸气分子透过 Nafion® 膜 产生的压力梯度导致的水交换- 一阶反应动力学

干燥器2: 通过快速冷却的水冷凝

冷却温度: 干燥器1:  n/a

干燥器 2:  0°C ÷ 20°C

操作准备时间:5 分钟

技术参数

加热管温度磁滞:~ 5°C

加热管长度:3m (可选 5m 10m)

加热管电源:输入 | 最大功耗:230V AC | 1000W

加热管热电偶:K(S型可选)

Nafion® 装置可承受气压~ 500 mbar

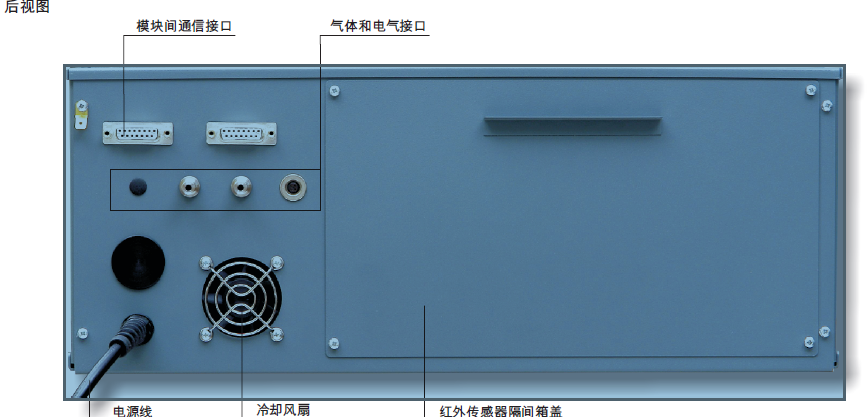

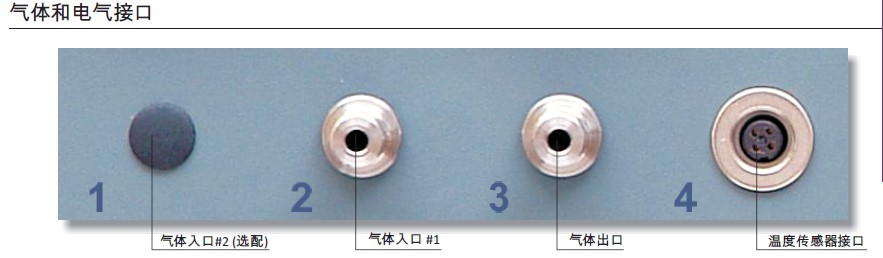

测量单元

尺寸 (W * H * D):486mm * 176mm * 538mm

重量(取决于所安装传感器的数量):10 kg ÷   16 kg

箱体材质:铝, 表面哑光

操作环境:温度: 10°C ÷ 50°C, 相对湿度: 5% ÷ 90% (非冷凝)

存放温度:-20°C ÷ 55°C

电源: 输入| 最大功耗:90V ÷ 230V AC | 150 W

预热时间:最多90分钟

预热温度:约超出外界空气温度18°C

不影响预热温度的(最大外界温度漂移):±5°C

测量

变量

方法|

量程/分辨率

精度

时间 (T90 )

Tgas -气体温度

K型热电偶

-10 ~ 1000°C/0,1°C

± 2°C

10

Tgas - 气体温度

S型热电偶

-10 ~ 1500°C/0,1°C

± 2°C

10

Tamb-锅炉进气口空气温度

PT500电阻式传感器

-10 ~100°C    /± 2°C

± 2°C

10

Differential pressure

硅压敏电阻式

压力传感器

-25hPa~ +25 hPa/1 Pa   (0,01hPa)

绝对± 2Pa或相对5%

10

气体流速

间接,利用皮托管&压力传感器

1 ~ 50 m/s/ 0,1 m/s

绝对0,3 m/s

或相对5%

10

Lambda   λ - 过量空气系数

计算得出

1 ÷ 10 | 0,01

相对± 5%

10

qA - 累计损耗

计算得出

0 ÷ 100% | 0,1%

相对± 5%

10

Eta - η 燃烧效率

计算得出

0 ÷ 120% | 0,1%

相对± 5%

10

IL - 不充分燃烧

计算得出

0 ÷ 100% | 0,01%

相对± 5%

10

传感器参数


方法

量程/ 分辨率

精度

时间 (T90 )

符合标准



O2 - 氧气





电化学传感器

20,95% | 0,01%

绝对± 0,1% 或相对5%

45

ISO 12039; CTM-030

电化学传感器, 分压

20,95% | 0,01%

绝对± 0,1% 或相对5%

45

ISO 12039; CTM-030

电化学传感器, 分压

25,00% | 0,01%

绝对± 0,1% 或相对5%

45

ISO 12039; CTM-030

电化学传感器, 分压

100,00% | 0,1%

绝对± 0,1% 或相对5%

45

ISO 12039; CTM-030

顺磁传感器

25,00% | 0,01%

绝对± 0,1% 或相对5%

45

EN 14789; OTM-13

顺磁传感器

100,00% | 0,1%

绝对± 0,1% 或相对5%

45

EN 14789; OTM-13

CO - 一氧化碳





红外传感器

20 000 ppm | 1 ppm

绝对± 3 ppm或相对3%

45

EN 15058; METHOD 10

红外传感器

10% | 0,01%

绝对± 0,3% 或相对3%

45

EN 15058; METHOD 10

红外传感器

100% | 0,1%

绝对± 0,3% 或相对3%

45

EN 15058; METHOD 10

CO2 - 二氧化碳





红外传感器

5% | 0,01%

绝对± 0,3% 或相对3%

45

ISO 12039; OTM-13

红外传感器

10% | 0,01%

绝对± 0,3% 或相对3%

45

ISO 12039; OTM-13

红外传感器

25% | 0,01%

绝对± 0,3% 或相对3%

45

ISO 12039; OTM-13

红外传感器

50% | 0,01%

绝对± 0,3% 或相对3%

45

ISO 12039; OTM-13

红外传感器

100% | 0,1%

绝对± 0,3% 或相对3%

45

ISO 12039; OTM-13

CX HY 总碳氢化合物





红外传感器

5% | 0,1%

绝对± 0,3% 或相对3%

45


红外传感器

10% | 0,1%

绝对± 0,3% 或相对3%

45


红外传感器

25% | 0,1%

绝对± 0,3% 或相对3%

45


红外传感器

50% | 0,1%

绝对± 0,3% 或相对3%

45


红外传感器

100% | 0,1%

绝对± 0,3% 或相对3%

45


NO - 一氧化氮





红外传感器

5 000 ppm | 1 ppm

绝对± 3 ppm或相对3%

45

ISO 10849; METHOD 7E

NO2-二氧化氮





红外传感器

1 000 ppm | 1 ppm

绝对± 3 ppm或相对3%

45

ISO 10849; METHOD 7E

电化学传感器

1 000 ppm | 1 ppm

绝对± 5ppm或相对5%

45

CTM-022

SO2-二氧化硫





红外传感器

5 000 ppm | 1 ppm

绝对± 3 ppm或相对3%

45

ISO 7935; METHOD 6C

H2S- 硫化氢





电化学传感器

1 000 ppm | 1 ppm

绝对± 5ppm或相对5%

45


H2 - 氢气





电化学传感器

2 000 ppm | 1 ppm

绝对± 10ppm或相对5%

45


电化学传感器

20 000 ppm | 1 ppm

绝对± 10ppm或相对5%

45


热导检测器

10% | 0,1%

绝对± 0,5% 或相对5%

45


热导检测器

25% | 0,1%

绝对± 0,5% 或相对5%

45


热导检测器

50% | 0,1%

绝对± 0,5% 或相对5%

45


热导检测器

100% | 0,1%

绝对± 0,5% 或相对5%

45


N2O 一氧化二氮





红外传感器

2 000 ppm | 1 ppm

绝对± 3 ppm或相对3%

45

ISO 21258

CHF3 氟仿 (制冷剂 R23)





红外传感器

2,5% | 0,01%

绝对± 0,3% 或相对3%

45


VOC - 挥发性有机混合物





PIT - 光电离检测器

1 000 ppm | 1 ppm

绝对± 5ppm或相对5%

45

METHOD 21

外接设备

标准设备

与设备一同提供

每台 Photon S 分析仪均根据客户要求独立定制。

通常, 分析仪包含位于19’’ 框架内的3大模块:

气体预处理模块;

测量模块。

带显示触摸屏的控制模块;

同时, 下列设备为 CEMS 系统所必需:

用于安装上述模块的19” 框架或容纳箱;

气体探针;

加热管。

附加设备

分析仪工作所需

加热管

带加热型过滤器的加热管为分析仪的干燥器提供气体样本。缠绕在加热管壁的加

热装置以及加热管本身的绝热性,可有效防止管内气体中的水份冷凝。加热管一

端通过M30x1螺纹连接于气体探针,另一端通过磁性快速耦合器和电气接头与分

析仪相连。

标准长度的加热管为3m,也可订购其它长度。特别推荐用于高湿度环境测量以及

SO2、 NO2 等易溶于水的气体的检测。





Madur 加热管.png

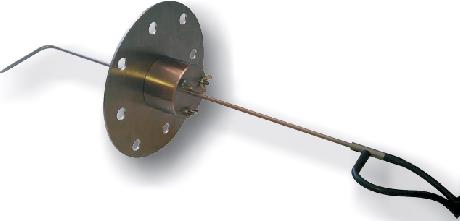

气体探针


气体探针的作用是进入烟道采集气体样本,同时测量温度。

可选择的探针非常易于连接到探针托架(用M30x1紧固)和加热管。它有测量气

体温度的K型热电偶(某些配置中为S型)以及一个螺纹式固定锥。

有多种不同长度以及工作温度的探针可供选择。

为提高工作效率,建议配备不同的探针以便能满足各种测量点的需要。

PHOTONS -1.png

完整的气体探针除了探针外,还包含加热管。

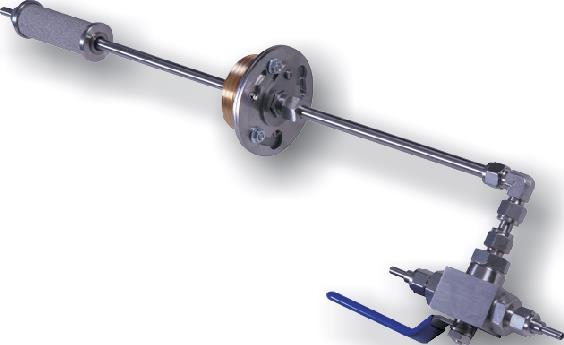

在线式气体探针

为在线式测量特别设计的气体探针。

有不同长度且备有合适托架的探针可选。

可与下列装备选择搭配:

测量气体温度的热电偶;

烧结型不锈钢过滤器 (可清洗) - 特别推荐用于高浓度烟尘环境;







"反吹清洁功能 - 利用反吹阀在待测气体和压缩空气进口间切换,可定时清洁烧结过滤器。


可选设备&备件


皮托管

皮托管是用于测量气体流速的配件。测量通过间接方式进行-皮托管连接至分析仪

的差压传感器。分析仪将皮托管出口的差压转换为流速。

不同长度的管可选。皮托管通过2m的气体管线连接至分析仪。

在线式托架可随皮托管配备。

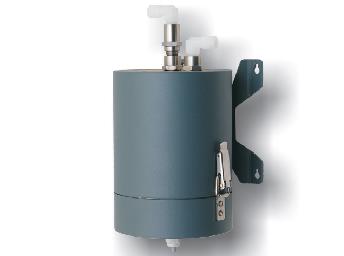

加热过滤器

加热过滤器安装于探针之后。加热管搭配使用以避免水蒸气冷凝。








WIFI 通信接口

选配接口,可无线连接Photon S分析仪。

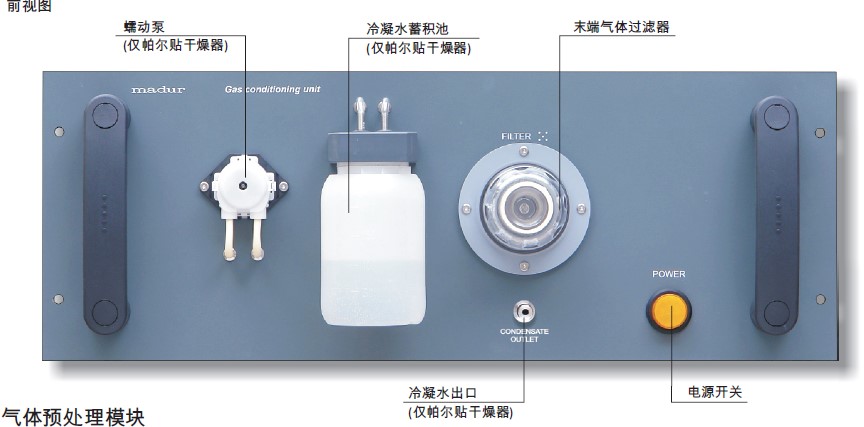

气体预处理模块
