接触角

众所周知，纳米材料科学与工程已经成为世界性的研究热点，在研究纳米材料的表面改性时，往往要涉及润湿接触角这个概念。所谓接触角是指在一固体水平平面上滴一液滴，固体表面上的固－液－气三相交界点处，其气－液界面和固－液界面两切线把液相夹在其中时所成的角。

接触角测量仪主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角, 例如块状材料、纤维材料、纺织材料等，粉末样品在压片后也可测量。同时此系列仪器可测量和计算表面/界面张力、液滴形状尺寸、表面自由能。

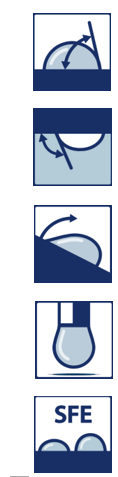

基于光学形态的分析方法

坐滴法 固体表面的液滴接触角 气泡俘获法 测量浸入液相中固体材料底部与气泡的接触角 滚落分析 倾斜表面滚落时液滴的前进角及后退角 悬滴法 利用悬挂于针头底部液体的曲线轮廓来测量表面或界面张力 表面自由能 通过接触角数据计算固体表面能

SCI3000型光学接触角测量仪

一、测试指标

1.      接触角测量范围：0～180°，

2.      接触角分辨率：0.01°，

3.      接触角精度：±0.1°

4.      表面张力测试范围：0～2000mN/m，

5.      表面张力测试分辨率：0.01mN/m

二、硬件指标

1、样品台控制：

a)    上下移动，行程50mm，前后移动，行程50mm，左右移动，行程50mm，精度0.1mm

b)    样品台大小：100mm×120mm（可根据需要定制平台大小）

2、进样器控制：双控制高精度进样系统，既可精确控制加样，也可精确控制抽样

3、成像系统：

a）光学镜头：连续变倍高清镜头，可前后调节、左右调节，调节精度0.1mm

b）CCD参数：工业级超低照度高速CCD，USB3.0接口，速度：100帧/秒（可选更高配置）

c） 光源：连续可调LED单色平行冷光源

d） 镜头俯仰调整，倾角平台调整

三、专用测试软件功能

1.      接触角测量仪专用软件，具有多种分析方法：量角法、量高法、作图法、五点拟合法、自动圆分析法、自动椭圆分析法、自动曲线分析法、气泡俘获法、插板法、悬滴拟合法、躺滴法等；

2.      接触角的连续动态测量：连续动态测量，速度可调，最小0.01秒，可自动选择对样品在某一段时间内进行连续自动测量,接触角随时间变化曲线展示，

3.      拍摄模式：单张拍摄、连续间隔拍摄、连续快速拍摄、视频拍摄等

4.      测量模式：单张测量、连续间隔自动测量、连续快速自动测量

5.      左右角对比：计算左右角并取平均值，曲面校正凹凸面接触角测量，固液界面张力测试窗口

6.      表面自由能：一液法、EOS平衡法、owens二液法、Wu氏二液法、三液法等多种方法

7.      数据库管理功能：存储、修改、筛选、导出EXCEL表格

四、选配件清单

1.      温控平台：根据需要选择控温范围

2.      整体旋转：测滚动角，前进角、后退角，可自动感测滚动角

3.      全自动进样系统：双电机控制，控制进样量及上下运行，既可精确加样，也可精确抽样；

4.      高速相机：根据需要可选择更高帧率的相机（100~2000帧/秒）

5.      液-液-固测量装置：测试液液固、液气固之间的接触角

6.      粉体样品测量专用装置：压片测试粉体样品时使用

7.      锁紧式微量进样器：针头可换，测试超疏水材料时使用

8.      纤维支架：测量纤维样品时使用

9.      数据终端处理系统（预装软件的配套电脑）

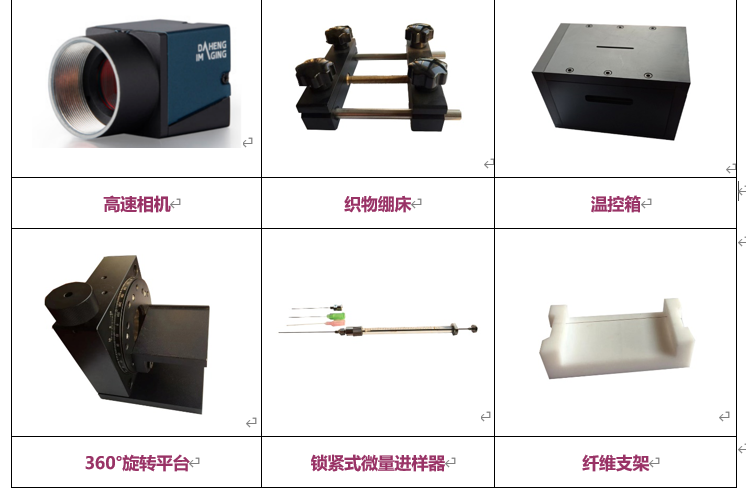

选配件图片：

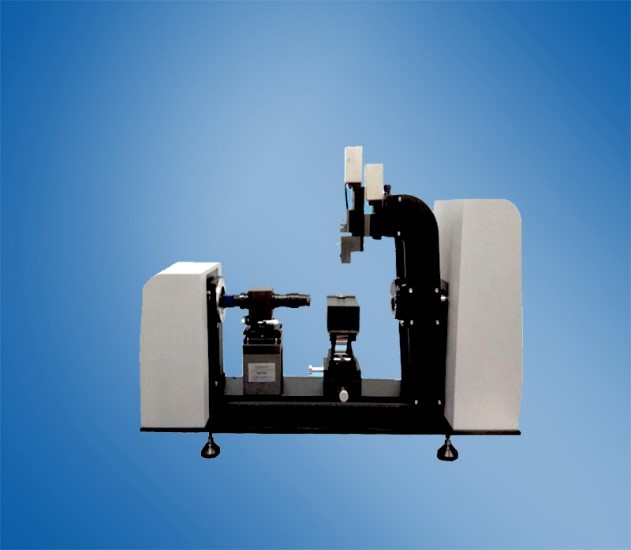

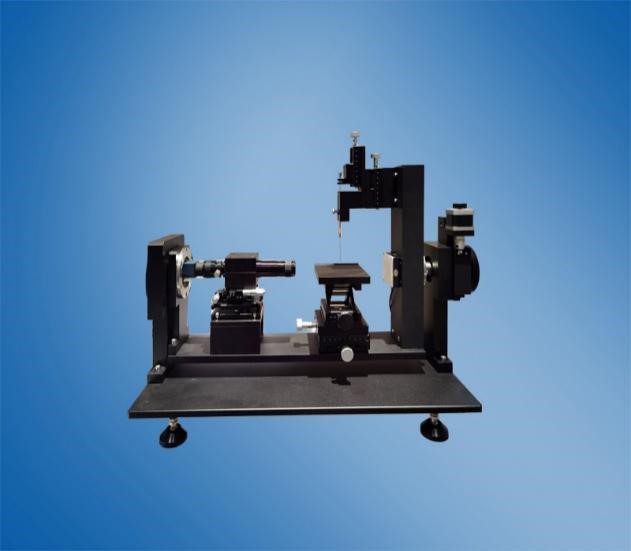

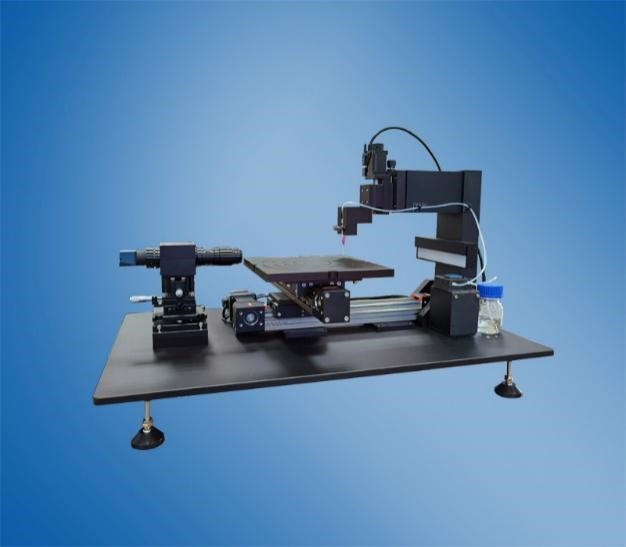

五、其他常用机型

	自动大平台型 自动进样系统、 大尺寸样品台（可定制尺寸） 软件自动控制样品台移动
	整体自动旋转+温控型 自动整体旋转：测滚动角、前进角、后退角
	一体式全自动高速型 自动进样系统 整体自动旋转：测滚动角、前进角、后退角 高速相机拍摄
